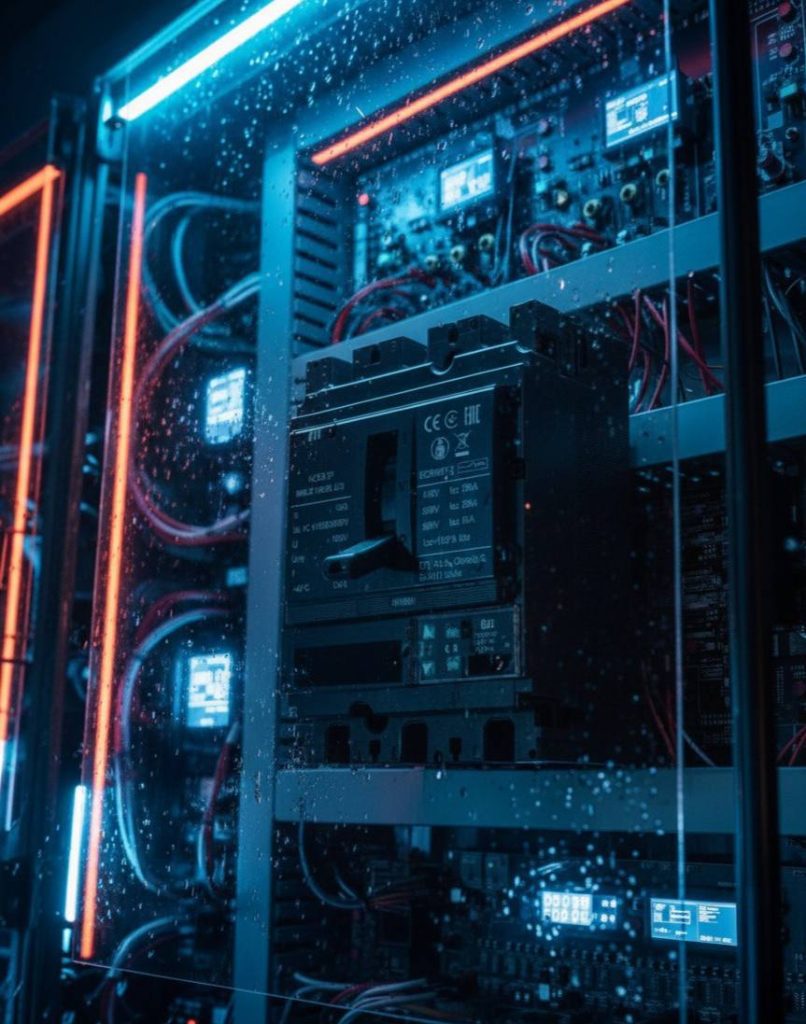

کلید اتوماتیک یا MCCB (Molded Case Circuit Breaker) یکی از تجهیزات حیاتی در سیستمهای توزیع برق ولتاژ پایین است که وظیفه حفاظت مدارها را در برابر اضافه بار، اتصال کوتاه و خطاهای زمین بر عهده دارد. این کلیدها عملکردی مشابه کلیدهای مینیاتوری دارند، با این تفاوت که ظرفیت جریان و قدرت قطع بالاتری ارائه میدهند و برای مصارف صنعتی و تجاری مناسبتر هستند. MCCBها با بهرهگیری از مکانیزمهای حرارتی، مغناطیسی و الکترونیکی، قادرند جریانهای غیرعادی را تشخیص داده و به صورت خودکار مدار را قطع کنند، در نتیجه از آسیب به تجهیزات و سیمکشی جلوگیری میکنند. انعطافپذیری بالا و قابلیت تنظیم جریان حفاظتی از دیگر مزایای این کلیدها محسوب میشود.
معرفی انواع کلیدهای برق: اتوماتیک و غیراتوماتیک
در سیستمهای الکتریکی، کلیدها نقش حیاتی در حفاظت و کنترل مدارها دارند. بسته به نیاز پروژه و سطح ایمنی، کلیدها به دو دسته کلی تقسیم میشوند: کلیدهای غیراتوماتیک و کلیدهای اتوماتیک. هر یک از این کلیدها ویژگیها و کاربردهای خاص خود را دارند و انتخاب مناسب آنها برای محافظت از تجهیزات و جلوگیری از خطرات احتمالی اهمیت بالایی دارد.
-کلید فیوز (Fuse Switch Disconnector) – غیراتوماتیک
یکی از رایجترین انواع کلیدهای غیراتوماتیک، کلید فیوز است. این کلید در واقع ترکیبی از یک پایه فیوز و امکان قطع مدار با نیروی دست میباشد. کلید فیوزها معمولاً در محدوده جریانهای ۱۶۰، ۲۵۰، ۴۰۰، ۶۳۰، ۸۰۰، ۱۰۰۰ و ۱۲۵۰ آمپر تولید میشوند. انتخاب فیوز مناسب بر اساس شرایط پروژه، سایز و میزان جریان مصرفی انجام میشود.
مزیت کلید فیوز در سادگی و مقرونبهصرفه بودن آن است، اما به دلیل عدم وجود مکانیزم قطع خودکار، نیازمند نظارت انسانی برای حفاظت مدار میباشد. این کلیدها بیشتر در محیطهایی که جریانهای پایدار و پروژههای با حساسیت کمتر دارند استفاده میشوند.
-کلید مینیاتوری (MCB) – سادهترین کلید اتوماتیک
در واقع کلید مینیاتوری یا Miniature Circuit Breaker (MCB) یکی از پرکاربردترین کلیدهای اتوماتیک در پروژههای مسکونی و تجاری است. این کلیدها معمولاً در انواع تک پل و سه پل تولید میشوند و حفاظت در برابر اضافه جریان و اتصال کوتاه را بر عهده دارند.
سطح قدرت قطع کلیدهای مینیاتوری معمولاً ۶ کیلوآمپر یا ۱۰ کیلوآمپر است و در آمپراژهای متنوع قابل انتخاب میباشد. ویژگی مهم MCB این است که پس از تشخیص خطا، به صورت خودکار مدار را قطع میکند و نیاز به دخالت دستی ندارد. این عملکرد اتوماتیک باعث افزایش ایمنی و کاهش خطر آسیب به تجهیزات و کاربران میشود.
کلیدهای مینیاتوری با توجه به سادگی، ابعاد کوچک و قیمت مناسب، گزینهای ایدهآل برای پروژههای مسکونی، دفاتر و محیطهای با بار مصرف متوسط هستند.

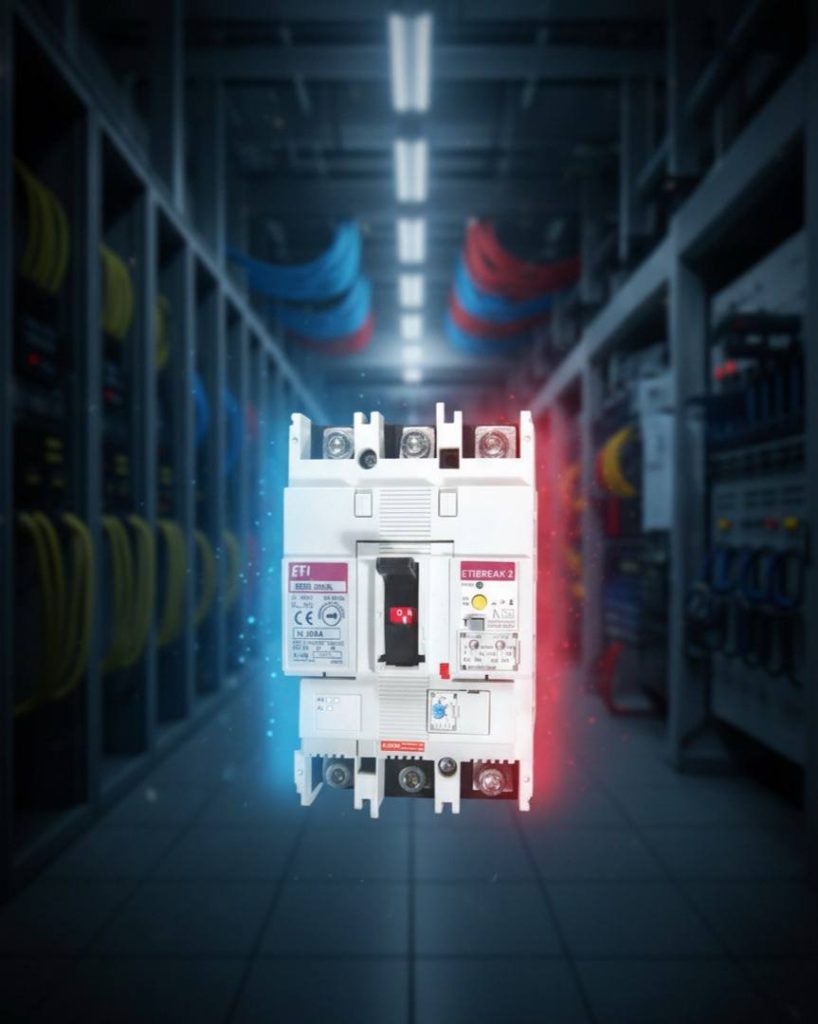

-کلید کمپکت (MCCB) – کلید اتوماتیک صنعتی
یکی از پرکاربردترین کلیدهای اتوماتیک در صنعت برق، کلید کمپکت یا Molded Case Circuit Breaker (MCCB) است. این کلیدها برای جریانهای گستردهای از ۱۶ آمپر تا ۱۶۰۰ آمپر طراحی شدهاند و میتوانند حفاظت در برابر اضافه جریان و اتصال کوتاه را با مکانیزمهای حرارتی و مغناطیسی فراهم کنند.
کلیدهای MCCB بسته به نیاز پروژه میتوانند دارای ویژگیهای مختلفی باشند. در برخی مدلها، جریان حفاظتی حرارتی و مغناطیسی قابل تنظیم است و با تغییرات بار مصرفی سازگار میشود. این انعطافپذیری، کلید کمپکت را برای پروژههای صنعتی و تجاری با مصرف برق متغیر بسیار مناسب میکند.
همچنین، کلیدهای MCCB میتوانند بدون مکانیزم حرارتی و مغناطیسی تولید شوند و حفاظت آنها بر پایه رلههای الکترونیکی باشد. استفاده از رله الکترونیکی دقت تشخیص خطا را افزایش میدهد، اما قیمت کلید را نیز بالاتر میبرد. این نوع کلیدها برای سیستمهای حساس، خطوط مهم و تجهیزات گرانقیمت توصیه میشوند.
تفاوت کلیدهای اتوماتیک و غیراتوماتیک
تفاوت اصلی کلیدهای اتوماتیک و غیراتوماتیک در قابلیت قطع خودکار مدار است. کلیدهای غیراتوماتیک مانند کلید فیوز، نیاز به دخالت انسانی دارند و در صورت عدم نظارت، ممکن است تجهیزات و سیمکشی آسیب ببینند. در مقابل، کلیدهای اتوماتیک (MCB و MCCB) به محض شناسایی اضافه جریان یا اتصال کوتاه، بهصورت خودکار مدار را قطع میکنند و خطرات ناشی از خطای انسانی کاهش مییابد.
علاوه بر این، کلیدهای اتوماتیک صنعتی MCCB انعطافپذیری بیشتری در تنظیم جریان حفاظتی دارند و میتوانند به همراه رلههای الکترونیکی یا مکانیزمهای حرارتی و مغناطیسی، سیستمهای پیچیده و حساس را با دقت بالا حفاظت کنند.

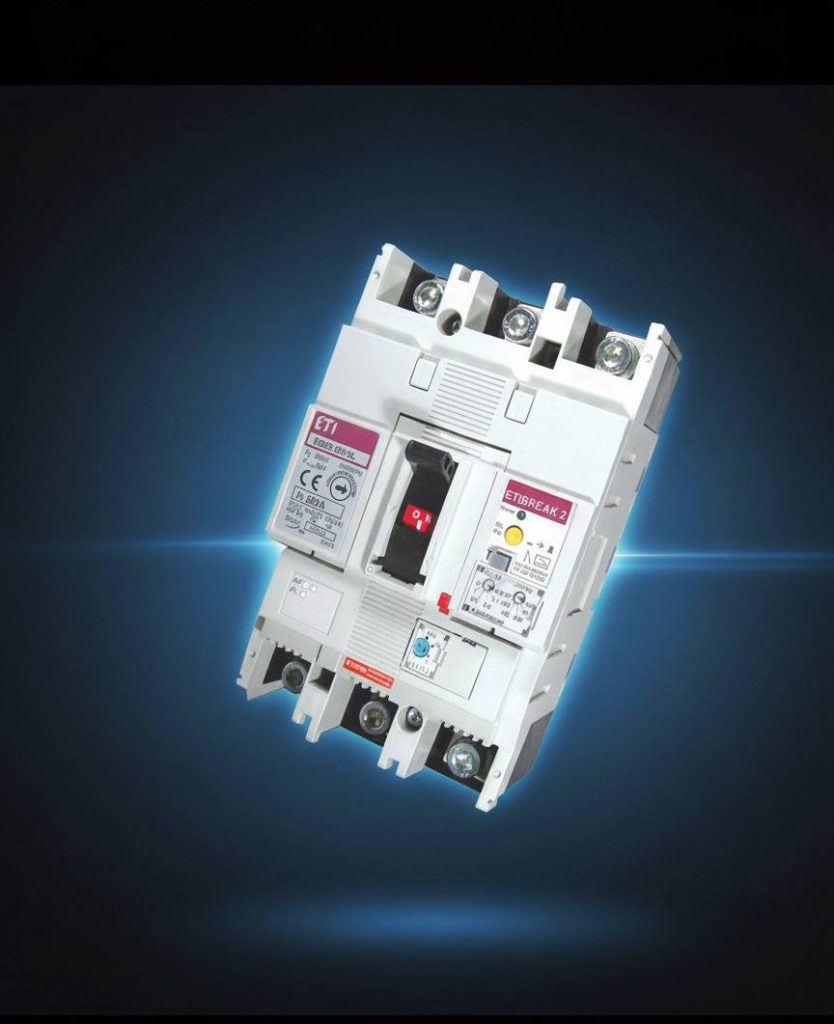

ساختار و اجزای کلید اتوماتیک
کلید اتوماتیک از چندین بخش اصلی تشکیل شده است که هر یک نقش مهمی در عملکرد و حفاظت سیستم ایفا میکنند:
۱. قاب محافظ:
قاب MCCB معمولاً از پلاستیک مقاوم یا باکلیت ساخته میشود و علاوه بر محافظت از اجزای داخلی، از ورود گرد و غبار جلوگیری میکند و ایمنی کاربران را تضمین میکند.
۲. مکانیزم جرقهگیر:
در هنگام قطع و وصل مدار، جریان عبوری میتواند باعث ایجاد جرقه شود که ممکن است به کنتاکتها و سایر بخشها آسیب برساند. مکانیزم جرقهگیر این جرقهها را کنترل و تخلیه میکند تا طول عمر کلید افزایش یابد.
۳. مکانیزم کنترل دستی و اهرم تغییر وضعیت:
کلیدهای اتوماتیک امکان کنترل دستی دارند. این ویژگی برای مواقع تعمیر و نگهداری ضروری است و با قابلیت قفل شدن، ایمنی کاربران را افزایش میدهد.
۴. واحد رله حرارتی یا الکترونیکی:
این بخش مسئول تشخیص اضافه بار در مدار است و با استفاده از سنسورها و عناصر حرارتی یا الکترونیکی جریان غیرطبیعی را شناسایی میکند.
۵. ترمینالها:
ترمینالهای ورودی و خروجی، اتصال بین منبع تغذیه و بار را برقرار میکنند و امکان نصب آسان را فراهم میکنند.
۶. مکانیزم تشخیص اتصال کوتاه:
این بخش با استفاده از آهنرباهای الکتریکی و سیمپیچهای سری، جریانهای اتصال کوتاه را شناسایی و عمل قطع مدار را به سرعت انجام میدهد.
۷. کنتاکتها:
کنتاکتها مسیر عبور جریان بار هستند و شامل یک کنتاکت ثابت و یک کنتاکت متحرک میشوند. تغییر وضعیت دستی یا تریپ مکانیزم باعث قطع یا وصل جریان میشود.
۸. واحد تریپ و مکانیسم حفاظت:
واحد تریپ شامل سنسورهای جریان، عناصر الکترومکانیکی یا الکترونیکی و مدارهای نظارتی است که هنگام عبور جریان از حد تعیینشده، کلید را فعال کرده و مدار را قطع میکند. واحدهای تریپ به دو دسته حرارتی-مغناطیسی و الکترونیکی تقسیم میشوند.
عملکرد کلید اتوماتیک در شرایط مختلف
کلید اتوماتیک قادر است انواع خطاهای جریان را تشخیص داده و مدار را در زمان مناسب قطع کند:
۱. اضافه بار حرارتی:
در شرایط اضافه بار، جریان بیشتر از ظرفیت هادی عبور میکند و باعث افزایش دما میشود. مکانیزم کنترل اضافه بار از یک بیمتال بهره میبرد که با افزایش دما خم شده و تیغه متحرک را از کنتاکت ثابت جدا میکند. این فرآیند باعث قطع مدار و جلوگیری از آسیب به تجهیزات میشود.
۲. اتصال کوتاه:
اتصال کوتاه، باعث ایجاد جریان بسیار بالایی خواهد شد که میتواند به تجهیزات آسیب بزند. MCCB با استفاده از یک آهنربای الکتریکی سری با جریان بار، میدان مغناطیسی ایجاد شده را تشخیص داده و تیغه متحرک را سریعاً جابهجا میکند. مدت زمان لازم برای خاموش شدن جرقه معمولاً کمتر از یک سیکل است، بنابراین حفاظت فوری انجام میشود.
۳. خطای جریان نشتی:
در واقع خطای جریان نشتی زمانی رخ میدهد که فاز به زمین اتصال پیدا کند. جریان ایجاد شده ممکن است برای تریپ حرارتی کافی نباشد، اما واحد تریپ الکترونیکی با استفاده از ترانسفورماتورهای جریان (CT) و بردهای الکترونیکی جریان را پایش کرده و در صورت تجاوز از مقدار مجاز، مدار را قطع میکند. این عملکرد از آسیبهای جدی به موتور و تجهیزات جلوگیری میکند.
انواع واحد تریپ
واحدهای تریپ MCCB به دو نوع اصلی تقسیم میشوند:
-تریپ حرارتی-مغناطیسی:
مناسب برای تشخیص اضافه بار و اتصال کوتاه ساده، مکانیکی عمل میکنند و قابلیت تنظیم محدودی دارند.
-تریپ الکترونیکی:
دقت و انعطاف بالایی دارد و امکان کنترل خطای جریان نشتی و پارامترهای جریان مختلف را فراهم میکند. این تریپها از CTها، بردهای الکترونیکی و تریپ شنت تشکیل شدهاند و جریانهای غیرعادی را با دقت بالا شناسایی میکنند.
مزایای کلید اتوماتیک (MCCB)
-حفاظت کامل مدار:
جلوگیری از اضافه بار، اتصال کوتاه و خطای جریان نشتی
-قابلیت تریپ قابل تنظیم:
امکان شخصیسازی حفاظت بر اساس نیاز مدار
-کنترل دستی و ایمنی بالا:
امکان قطع و وصل دستی با قابلیت قفل شدن
-سرعت عملکرد بالا:
قطع سریع جریانهای اتصال کوتاه و جلوگیری از آسیب تجهیزات
-انعطافپذیری در نصب:
مناسب برای سیستمهای ولتاژ پایین با جریانهای مختلف
سخن آخر
کلید اتوماتیک به عنوان یک عنصر کلیدی در حفاظت مدارهای الکتریکی، امکان کنترل و مدیریت ایمن جریان برق را فراهم میکند و نقش حیاتی در پیشگیری از خطرات ناشی از اضافه بار و اتصال کوتاه دارد. با انتخاب و نصب صحیح MCCBها، میتوان عمر تجهیزات را افزایش داده و ایمنی سیستم را تضمین کرد. برای کسب اطلاعات بیشتر درباره انواع کلیدهای اتوماتیک و مشخصات فنی آنها، میتوانید به سایت ایستا توان صنعت مراجعه نمایید.
سوالات متداول
۱. تفاوت کلید اتوماتیک با کلید مینیاتوری چیست؟
کلید مینیاتوری (MCB) معمولاً برای جریانهای پایین و کاربردهای مسکونی مناسب است، در حالی که کلید اتوماتیک (MCCB) جریان بالاتر و قدرت قطع بیشتری دارد و برای مصارف صنعتی و تجاری استفاده میشود.
۲. MCCB چگونه از مدار محافظت میکند؟
MCCB با استفاده از مکانیزمهای حرارتی، مغناطیسی یا الکترونیکی، جریان اضافه یا اتصال کوتاه را تشخیص داده و مدار را به صورت خودکار قطع میکند.
۳. آیا میتوان جریان حفاظتی MCCB را تنظیم کرد؟
بله، در بسیاری از کلیدهای MCCB، جریان حفاظتی حرارتی و مغناطیسی قابل تنظیم است تا بتوان بر اساس نیاز پروژه، حفاظت دقیقتری ایجاد کرد.
۴. کاربرد کلید اتوماتیک در صنعت چیست؟
کلید اتوماتیک در خطوط توزیع برق، تابلوهای صنعتی، موتورخانهها و سیستمهای با جریان متغیر استفاده میشود و از تجهیزات حساس و گرانقیمت در برابر اضافه بار و اتصال کوتاه محافظت میکند.
