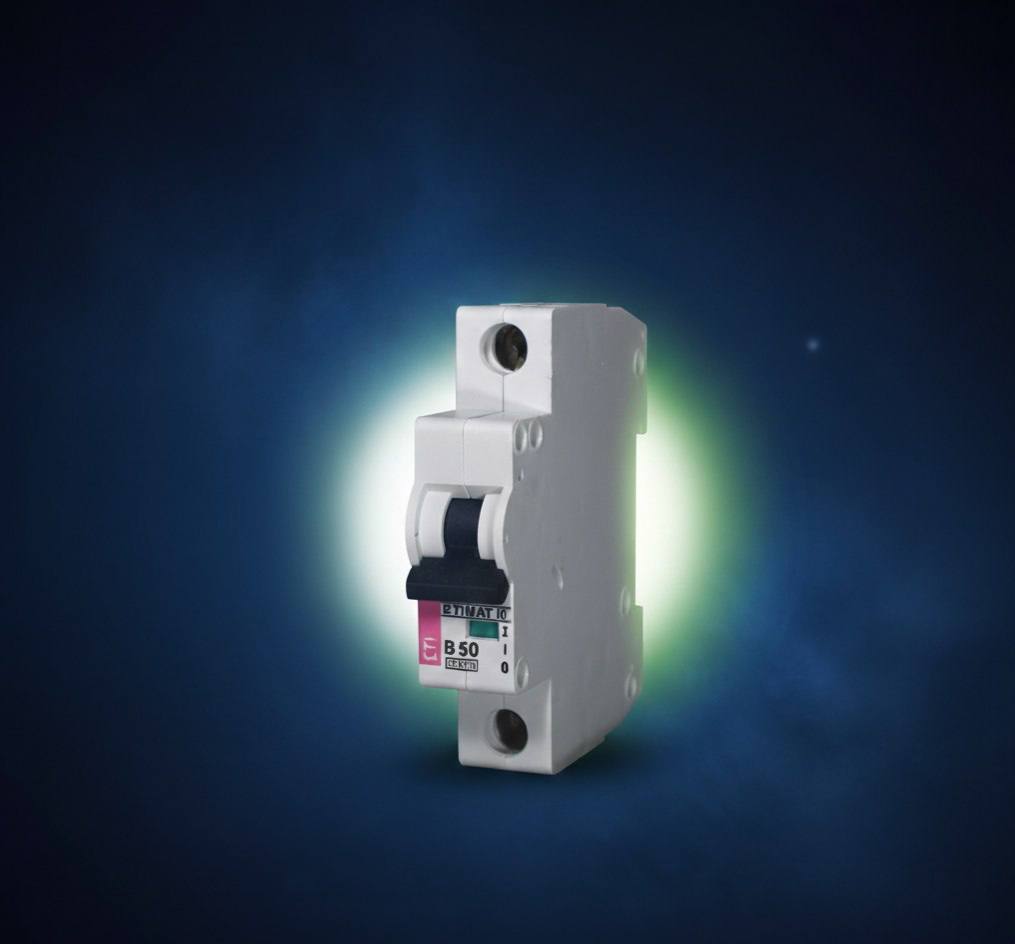

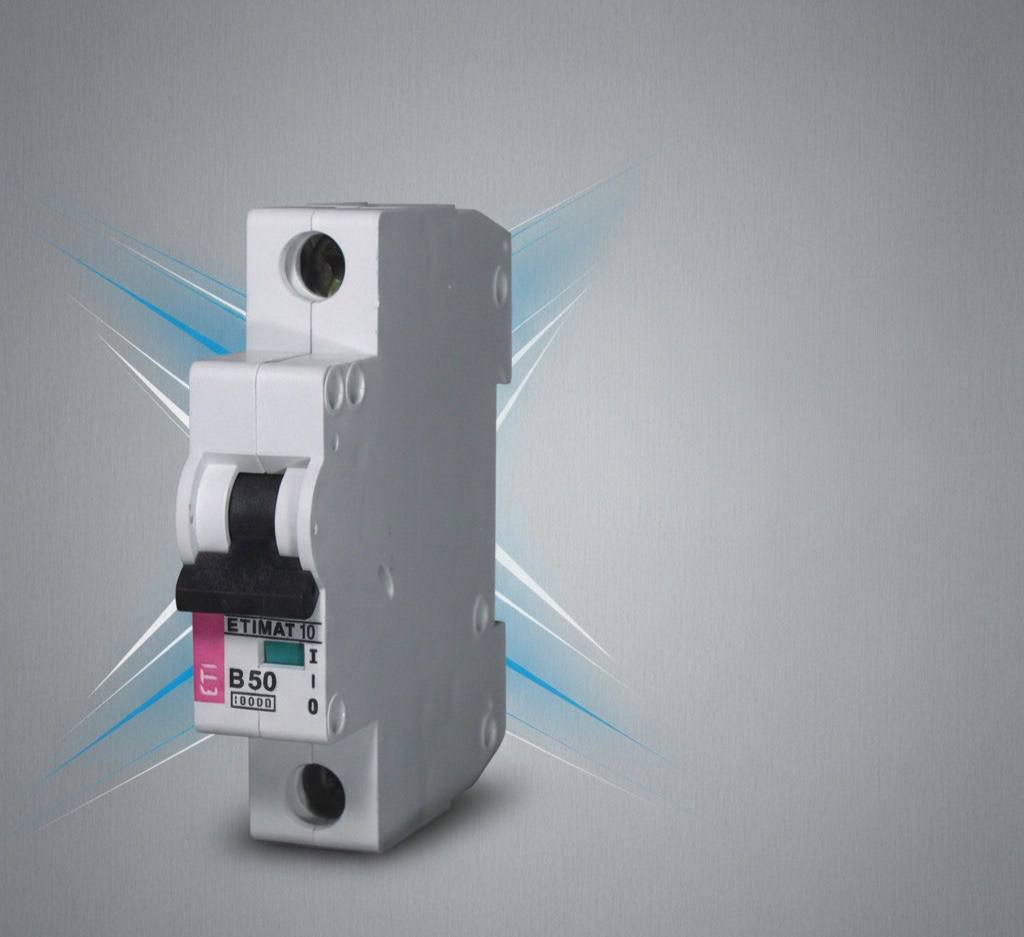

فیوز مینیاتوری

فیوز مینیاتوری یا کلید مینیاتوری (Miniature Circuit Breaker – MCB) یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های الکتریکی است که وظیفه اصلی آن محافظت از مدارها در برابر اتصال کوتاه و اضافه بار می‌باشد. این نوع فیوز برخلاف فیوزهای سنتی، پس از هر بار قطع جریان نیازی به تعویض ندارد و تنها با برگرداندن اهرم می‌توان دوباره از آن استفاده کرد. کلیدهای مینیاتوری به دلیل سرعت عملکرد بالا، نصب آسان، ابعاد کوچک و عمر طولانی در صنایع مختلف، ساختمان‌ها، سیستم‌های روشنایی و شبکه‌های توزیع برق کاربرد گسترده‌ای دارند. انتخاب درست فیوز مینیاتوری بر اساس جریان نامی، نوع منحنی عملکرد و شرایط محیطی نقش بسیار مهمی در ایمنی مدارها و افزایش طول عمر تجهیزات برقی دارد.

تعریف فیوز مینیاتوری و نقش آن در سیستم‌های الکتریکی

فیوز مینیاتوری نوعی کلید خودکار است که در صورت عبور جریان بیش از حد مجاز، مدار را به طور خودکار قطع می‌کند تا از تجهیزات الکتریکی در برابر آسیب‌های احتمالی محافظت شود. این فیوزها به صورت خاص برای جلوگیری از خطرات ناشی از اتصال کوتاه و اضافه بار طراحی شده‌اند. در حالت عادی، جریان از مسیر مشخص عبور می‌کند اما در صورت وقوع خطا، فیوز مینیاتوری وارد عمل شده و مسیر را می‌بندد.

بر خلاف فیوزهای سنتی که پس از هر بار عملکرد باید تعویض شوند، MCB‌ها قابل استفاده مجدد هستند و تنها کافی است پس از رفع خطا، اهرم آن‌ها را به حالت اولیه بازگردانید. همین ویژگی باعث شده تا در ساختمان‌های مسکونی، اداری و صنعتی جایگزین فیوزهای قدیمی شوند. علاوه بر این، سرعت واکنش بالای فیوز مینیاتوری در زمان بروز خطا، نقش مهمی در جلوگیری از حوادث الکتریکی و آتش‌سوزی ایفا می‌کند.

ساختمان و اجزای فیوز مینیاتوری

ساختار داخلی فیوز مینیاتوری به گونه‌ای طراحی شده که بتواند در زمان کوتاه، جریان خطا را شناسایی و قطع کند. این کلید از سه بخش اصلی تشکیل شده است:

۱. رله مغناطیسی برای حفاظت در برابر اتصال کوتاه:

این قسمت از یک سیم‌پیچ با قطر زیاد و تعداد دور کم تشکیل شده و در صورت عبور جریان شدید به صورت آنی عمل می‌کند.

۲. رله حرارتی یا بی‌متال برای حفاظت در برابر اضافه بار:

بی‌متال با گرم شدن خم می‌شود و باعث قطع مدار می‌شود. این عملکرد معمولاً در مواجهه با جریان‌های طولانی مدت رخ می‌دهد.

۳. مکانیزم سوئیچینگ و قطع و وصل:

شامل اهرم دستی، بازوی متحرک، جرقه‌گیر، کنتاکت‌های ثابت و متحرک، پیچ کالیبراسیون و ترمینال‌های ورودی و خروجی است.

این طراحی باعث می‌شود فیوز مینیاتوری بتواند در برابر هر دو نوع خطا (اتصال کوتاه و اضافه بار) عملکردی دقیق و سریع داشته باشد و تجهیزات الکتریکی را از آسیب حفظ کند.

عملکرد فیوز مینیاتوری در شرایط مختلف

عملکرد فیوز مینیاتوری را می‌توان در دو بخش مغناطیسی و حرارتی توضیح داد:

در حالت مغناطیسی، زمانی که جریان اتصال کوتاه ناگهانی و شدید وارد مدار می‌شود، میدان مغناطیسی ایجاد شده در سیم پیچ باعث حرکت سریع بازوی متحرک شده و مدار را در کسری از ثانیه قطع می‌کند. این واکنش بسیار سریع، از آسیب جدی به تجهیزات جلوگیری می‌کند.

در حالت حرارتی، زمانی که جریان به صورت تدریجی از مقدار نامی بیشتر می‌شود (مثلاً در اثر اضافه بار)، بی‌متال گرم شده و خم می‌شود. این خم شدن باعث باز شدن کنتاکت و قطع مدار می‌شود. این فرآیند کمی زمان‌برتر از حالت مغناطیسی است اما برای حفاظت در برابر اضافه بار مناسب است.

انواع فیوز مینیاتوری بر اساس منحنی عملکرد

یکی از نکات مهم در انتخاب فیوز مینیاتوری، شناخت منحنی عملکرد آن است. این منحنی‌ها تعیین می‌کنند که کلید در چه شرایطی و با چه سرعتی عمل کند:

-تیپ B:

مناسب برای بارهای مقاومتی و روشنایی خانگی مانند لامپ‌ها، هالوژن‌ها و وسایل برقی سبک. این نوع فیوز معمولاً در جریان‌هایی بین ۳ تا ۵ برابر جریان نامی عمل می‌کند.

-تیپ C:

مناسب برای بارهای القایی سبک مانند موتورهای کوچک، پمپ‌ها و تجهیزات صنعتی سبک. این کلید در جریان‌هایی بین ۵ تا ۱۰ برابر جریان نامی واکنش نشان می‌دهد.

-تیپ D:

مخصوص بارهای القایی سنگین مانند موتورهای بزرگ، ترانسفورماتورها و تجهیزات صنعتی سنگین. این فیوز می‌تواند جریان‌های هجومی بین ۱۰ تا ۲۰ برابر جریان نامی را تحمل کند.

انتخاب صحیح منحنی عملکرد بسیار حیاتی است؛ زیرا انتخاب نادرست می‌تواند باعث قطع بی‌مورد مدار یا آسیب به تجهیزات شود.

جریان نامی و محدوده کاری فیوز مینیاتوری

فیوزهای مینیاتوری در محدوده‌های مختلف جریان نامی تولید می‌شوند تا برای کاربردهای گوناگون قابل استفاده باشند. جریان‌های استاندارد شامل ۱، ۲، ۴، ۶، ۱۰، ۱۶، ۲۰، ۲۵، ۳۰، ۳۵، ۴۰، ۴۵، ۵۰ و ۶۳ آمپر هستند.

فیوزهایی با جریان پایین (۱ تا ۱۰ آمپر) بیشتر در مدارات روشنایی یا سیستم‌های کنترل استفاده می‌شوند، در حالی که مدل‌های ۲۰ آمپر به بالا در مدارات صنعتی و قدرت کاربرد دارند. انتخاب جریان نامی مناسب بستگی به مقدار بار، مقاومت داخلی مدار و نوع تجهیزات متصل دارد. اگر جریان نامی کمتر از جریان واقعی انتخاب شود، فیوز به طور مداوم قطع می‌شود و اگر بیش از حد بالا باشد، ممکن است در زمان خطر، عملکرد لازم را نداشته باشد.

مزایای استفاده از فیوز مینیاتوری (MCB)

استفاده از فیوز مینیاتوری مزایای بسیاری دارد که باعث محبوبیت آن در انواع پروژه‌های برقی شده است:

-محافظت سریع و دقیق در برابر اتصال کوتاه و اضافه بار

-امکان استفاده مجدد بدون نیاز به تعویض

-عمر طولانی و نگهداری آسان

-ابعاد کوچک و نصب ساده در انواع تابلوهای برق

-قابلیت هماهنگی با سایر تجهیزات حفاظتی مانند RCCB و MCCBافزایش ایمنی سیستم و کاهش خطرات آتش‌سوزی

-کاهش هزینه‌های تعمیرات و نگهداری به دلیل عملکرد دقیق و سریع

معایب فیوز مینیاتوری

هرچند MCB‌ها بسیار کاربردی هستند اما معایبی نیز دارند که در انتخاب و استفاده از آن‌ها باید در نظر گرفته شوند:

-هزینه اولیه بالاتر نسبت به فیوزهای سنتی

-حساسیت به شرایط محیطی مانند رطوبت و دمای بالا

-محدودیت در تحمل جریان‌های بسیار بالا

-نیاز به فضای مشخص برای نصب در تابلو برق

-پیچیدگی بیشتر در تعمیر در صورت خرابی

-مناسب نبودن برای برخی کاربردهای صنعتی سنگین

کاربردهای فیوز مینیاتوری در صنایع و ساختمان‌ها

فیوز مینیاتوری کاربرد گسترده‌ای در صنایع مختلف، تجهیزات ساختمانی و سیستم‌های روشنایی دارد. برخی از کاربردهای مهم عبارتند از:

-حفاظت از مدارات روشنایی ساختمان‌ها و کارخانه‌ها

-حفاظت از ترانسفورماتورهای الکتریکی

-حفاظت از موتورهای الکتریکی و پمپ‌ها

-حفاظت از مدارات PLC و کنترل صنعتی

-حفاظت از مدارهای جریان مستقیم (DC)

-استفاده در انتهای خطوط توزیع ولتاژ ضعیف برای افزایش ایمنی

همچنین این نوع فیوز به دلیل ابعاد کوچک و قابلیت نصب سریع، گزینه‌ای ایده‌آل برای استفاده در فضاهای محدود محسوب می‌شود.

مقایسه فیوز مینیاتوری با سایر محافظ‌های مدار

برای انتخاب بهترین سیستم حفاظتی، شناخت تفاوت MCB با دیگر تجهیزات بسیار مهم است:

-فیوزها:

ساده‌ترین محافظ مدار هستند اما پس از عملکرد نیاز به تعویض دارند و عمر کمتری نسبت به MCB دارند.

-MCCB:

مناسب جریان‌های بالا و کاربردهای صنعتی سنگین است؛ اما ابعاد بزرگ‌تر و نصب پیچیده‌تری دارد.

-RCCB:

برای محافظت در برابر نشتی جریان و جلوگیری از برق‌گرفتگی طراحی شده است و معمولاً همراه MCB استفاده می‌شود.

-MCB:

دارای سرعت واکنش بالا، ابعاد کوچک و عمر طولانی است و برای مصارف خانگی، تجاری و صنعتی سبک بسیار مناسب است.

تأثیر فیوز مینیاتوری بر ایمنی و عمر تجهیزات برقی

استفاده از MCB تأثیر مستقیمی بر افزایش ایمنی سیستم‌های الکتریکی و طول عمر تجهیزات دارد. با قطع سریع جریان در هنگام بروز خطا، از آسیب دیدن دستگاه‌ها جلوگیری می‌شود. به عنوان مثال، لامپ‌ها، هالوژن‌ها، موتورهای کوچک و تجهیزات کنترل در برابر نوسانات ناگهانی محافظت می‌شوند.

همچنین استفاده از فیوز مینیاتوری باعث کاهش هزینه‌های تعمیرات و جلوگیری از خرابی‌های گسترده می‌شود. از طرف دیگر، عملکرد سریع این کلیدها احتمال آتش‌سوزی و برق‌گرفتگی را به حداقل می‌رساند و امنیت کاربران را تضمین می‌کند.

نحوه انتخاب فیوز مینیاتوری مناسب

برای انتخاب MCB مناسب باید به چند عامل کلیدی توجه کرد:

-نوع کاربرد و بار متصل (روشنایی، صنعتی، موتور و …)

-جریان نامی مورد نیاز بر اساس محاسبات بار

-منحنی عملکرد مناسب (B، C یا D)

-تعداد پل و نوع اتصال (تک‌فاز یا سه‌فاز)

-شرایط محیطی (رطوبت، دما و نوع تابلو برق)

کیفیت و برند تولیدکننده برای اطمینان از عملکرد و دوام

جمع‌بندی

فیوز مینیاتوری یکی از اجزای مهم و کاربردی در سیستم‌های الکتریکی به شمار می‌رود که وظیفه اصلی آن محافظت از مدار در برابر اتصال کوتاه و اضافه‌بار است. این کلیدها با عملکرد سریع، دقت بالا و قابلیت استفاده مجدد، نسبت به فیوزهای سنتی کارآمدتر بوده و در صنایع، ساختمان‌ها، سیستم‌های روشنایی و خطوط توزیع ولتاژ ضعیف کاربرد گسترده‌ای دارند. انتخاب درست کلید مینیاتوری بر اساس جریان نامی، منحنی عملکرد و نوع کاربرد، تأثیر مستقیمی بر ایمنی، عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری دارد.

برای تهیه انواع کلید و فیوز مینیاتوری از برندهای معتبر مانند اشنایدر، ABB، هیوندای و سایر برندهای معتبر بازار، می‌توانید از خدمات پشتیبانی سایت ایستا توان صنعت استفاده کنید. این مجموعه با ارائه مشاوره تخصصی، محصولات اورجینال، قیمت مناسب و ارسال سریع، همراه مطمئنی برای صنایع و پروژه‌های ساختمانی و صنعتی است.

سوالات متداول

۱. تفاوت فیوز مینیاتوری با فیوزهای سنتی چیست؟

فیوز مینیاتوری پس از قطع مدار به دلیل اضافه‌بار یا اتصال کوتاه، قابل استفاده مجدد است و نیاز به تعویض ندارد. در حالی که فیوزهای سنتی پس از هر بار عملکرد باید تعویض شوند. علاوه بر این، سرعت عملکرد و دقت بالای MCB باعث افزایش ایمنی و کاهش هزینه‌های نگهداری می‌شود.

۲. برای ساختمان‌های مسکونی کدام تیپ کلید مینیاتوری مناسب‌تر است؟

در ساختمان‌های مسکونی معمولاً تیپ B مناسب‌تر است، زیرا برای بارهای مقاومتی و روشنایی طراحی شده و در صورت عبور جریان بیش از حد مجاز، مدار را به سرعت قطع می‌کند. این تیپ در برابر جریان‌های بین ۳ تا ۵ برابر جریان نامی واکنش نشان می‌دهد.

۳. آیا می‌توان از MCB در صنایع سنگین استفاده کرد؟

بله. برای کاربردهای صنعتی سنگین باید از تیپ D استفاده شود. این نوع کلیدها توانایی تحمل جریان‌های هجومی بالا را دارند و برای تجهیزات بزرگ صنعتی مانند موتورهای سنگین و ترانسفورماتورهای قدرتمند مناسب هستند.

۴. چه عواملی در انتخاب MCB مناسب مؤثر است؟

برای انتخاب MCB مناسب باید به مواردی مانند نوع کاربرد (خانگی یا صنعتی)، جریان نامی، منحنی عملکرد (B، C یا D)، تعداد پل‌ها، شرایط محیطی و برند تولیدکننده توجه کرد. انتخاب درست باعث افزایش ایمنی و طول عمر تجهیزات خواهد شد.
