کلید محافظ جان

کلید محافظ جان یا RCD (Residual Current Device) یکی از مهم‌ترین تجهیزات ایمنی در سیستم‌های برق‌کشی است که نقش اساسی در پیشگیری از برق‌گرفتگی و آتش‌سوزی ناشی از نشتی جریان ایفا می‌کند. این وسیله با شناسایی کوچک‌ترین نشتی جریان در مدار، در زمانی بسیار کوتاه مدار را قطع کرده و از بروز حوادث ناگوار جلوگیری می‌نماید. استفاده از کلید محافظ جان نه تنها امنیت جانی افراد را تضمین می‌کند، بلکه از تجهیزات برقی و سیم‌کشی ساختمان نیز محافظت می‌کند.

این کلیدها در انواع مختلف مانند RCCB و RCBO تولید می‌شوند که هر کدام کاربردهای خاص خود را در محیط‌های مسکونی، تجاری و صنعتی دارند. انتخاب صحیح و نصب اصولی این تجهیزات، نقش مهمی در ارتقای سطح ایمنی برق ایفا خواهد کرد.

معرفی محافظ جان

کلید محافظ جان یا RCD یکی از مهم‌ترین تجهیزات ایمنی در سیستم‌های برق‌کشی است که وظیفه آن جلوگیری از برق‌گرفتگی و حفاظت از افراد و تجهیزات در برابر جریان‌های نشتی می‌باشد. این کلیدها با تشخیص سریع جریان‌های غیرعادی، مدار را قطع کرده و از بروز حوادث خطرناک جلوگیری می‌کنند. کلیدهای محافظ جان در مدل‌ها و کلاس‌های مختلفی تولید می‌شوند که هر کدام کاربرد خاص خود را دارند. در ادامه به معرفی انواع کلاس‌های کلید محافظ جان و دسته‌بندی آن‌ها بر اساس نوع برق مصرفی می‌پردازیم.

انواع کلاس کلید محافظ جان

کلید محافظ جان نوع AC

این نوع از رایج‌ترین مدل‌های محافظ جان است و بیشتر در مصارف عمومی و خانگی استفاده می‌شود. وظیفه اصلی کلید AC تشخیص جریان‌های نشتی متناوب یا همان جریان‌های AC است. در صورت بروز نشتی برق در مدار، این کلید با سرعت عمل بالا وارد عمل شده و مسیر جریان را قطع می‌کند.

کلید محافظ جان نوع A

مدل A نسبت به نوع AC پیشرفته‌تر است. این کلید علاوه بر تشخیص جریان نشتی متناوب، قادر به شناسایی جریان‌های پالسی نیز می‌باشد. به همین دلیل، در مکان‌هایی که از تجهیزات الکترونیکی حساس مانند لوازم خانگی دیجیتال، ماشین لباسشویی‌های مدرن یا منابع تغذیه سوئیچینگ استفاده می‌شود، انتخاب مناسبی خواهد بود.

کلید محافظ جان نوع B

این نوع پیشرفته‌ترین کلاس محافظ جان است و بیشترین سطح حفاظت را ارائه می‌دهد. کلید نوع B توانایی تشخیص جریان‌های نشتی مستقیم (DC)، جریان‌های پالسی DC، جریان‌های نشتی متناوب و جریان‌های AC را دارد. به دلیل پوشش گسترده‌ای که این کلید ارائه می‌دهد، در صنایع و سیستم‌های مجهز به تجهیزات خاص مانند اینورترها، شارژر خودروهای برقی و دستگاه‌های صنعتی کاربرد فراوانی دارد.

دسته‌بندی کلید محافظ جان بر اساس نوع برق مصرفی

• کلید محافظ جان تک فاز

این مدل برای مدارهای تک‌فاز طراحی شده و بیشتر در ساختمان‌های مسکونی، اداری کوچک و فروشگاه‌ها مورد استفاده قرار می‌گیرد. نقش اصلی آن جلوگیری از برق‌گرفتگی افراد و حفاظت از لوازم خانگی است.

• کلید محافظ جان سه فاز

این نوع برای مدارهای سه فاز و کاربردهای صنعتی یا ساختمان‌های بزرگ‌تر طراحی شده است. در کارگاه‌ها، کارخانه‌ها و فضاهایی که مصرف برق بالاتری وجود دارد، استفاده از کلید سه فاز ضروری است تا از ایمنی کارکنان و تجهیزات سنگین اطمینان حاصل شود.

به طور کلی، انتخاب نوع مناسب کلید محافظ جان به شرایط محیطی، نوع تجهیزات و میزان حساسیت مدار بستگی دارد. در محیط‌های خانگی معمولاً نوع AC یا A کافی است، اما در صنایع و محیط‌های تخصصی، نوع B بهترین گزینه برای تضمین ایمنی کامل خواهد بود.

انواع کلید محافظ جان

به طور کلی، کلیدهای محافظ جان در دو دسته اصلی طراحی و تولید می‌شوند که هر کدام کاربردها و ویژگی‌های خاص خود را دارند.

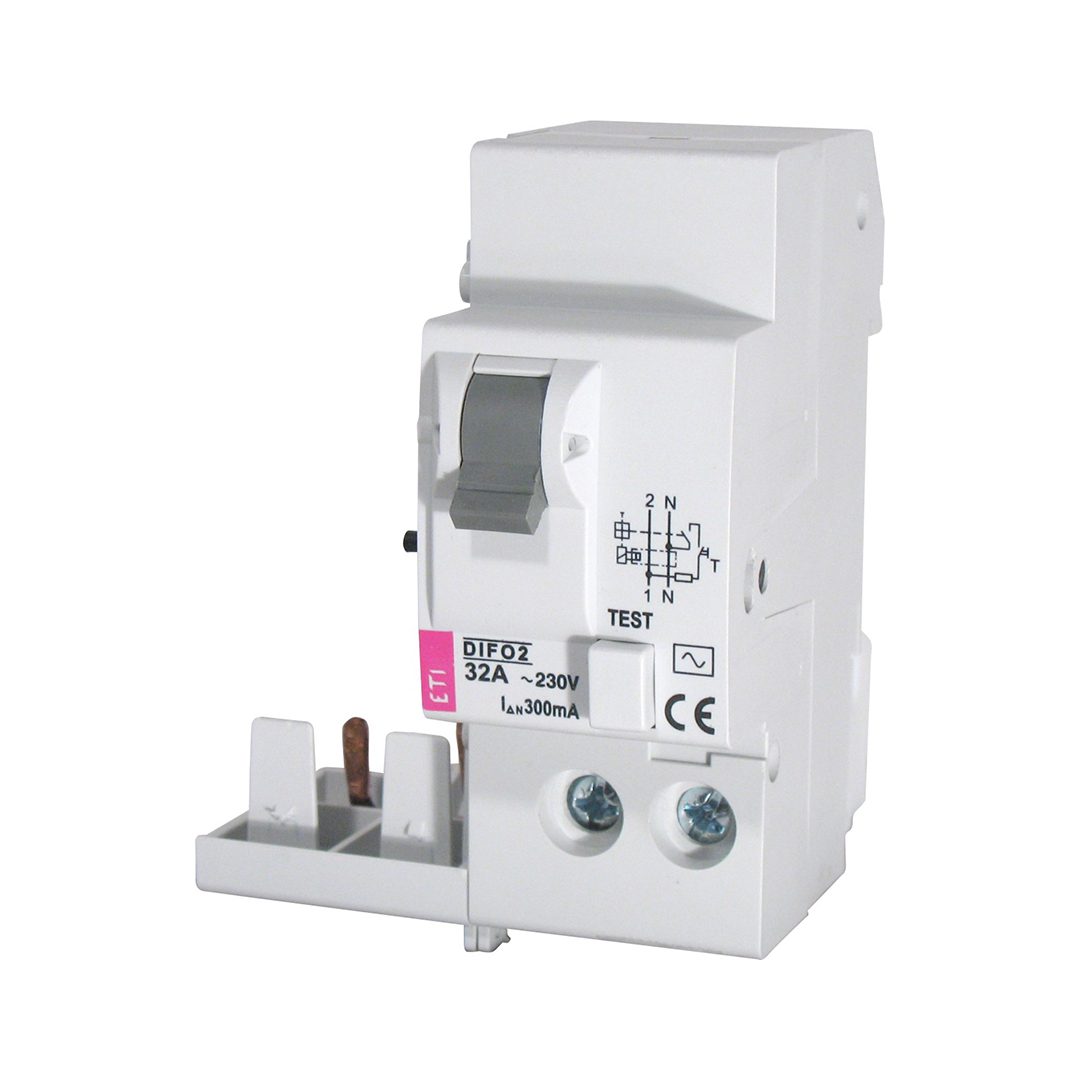

نخستین دسته، کلیدهای RCCB هستند. این کلیدها صرفاً وظیفه دارند جریان نشتی را در مدار تشخیص داده و در صورت بروز چنین مشکلی مدار را قطع کنند. به عبارت دیگر، این نوع کلیدها تنها در برابر نشتی جریان نقش حفاظتی دارند و قابلیت محافظت در برابر اضافه بار یا اتصال کوتاه را ندارند. به همین دلیل، در کنار RCCB معمولاً فیوز یا کلید مینیاتوری برای حفاظت کامل مدار مورد استفاده قرار می‌گیرد.

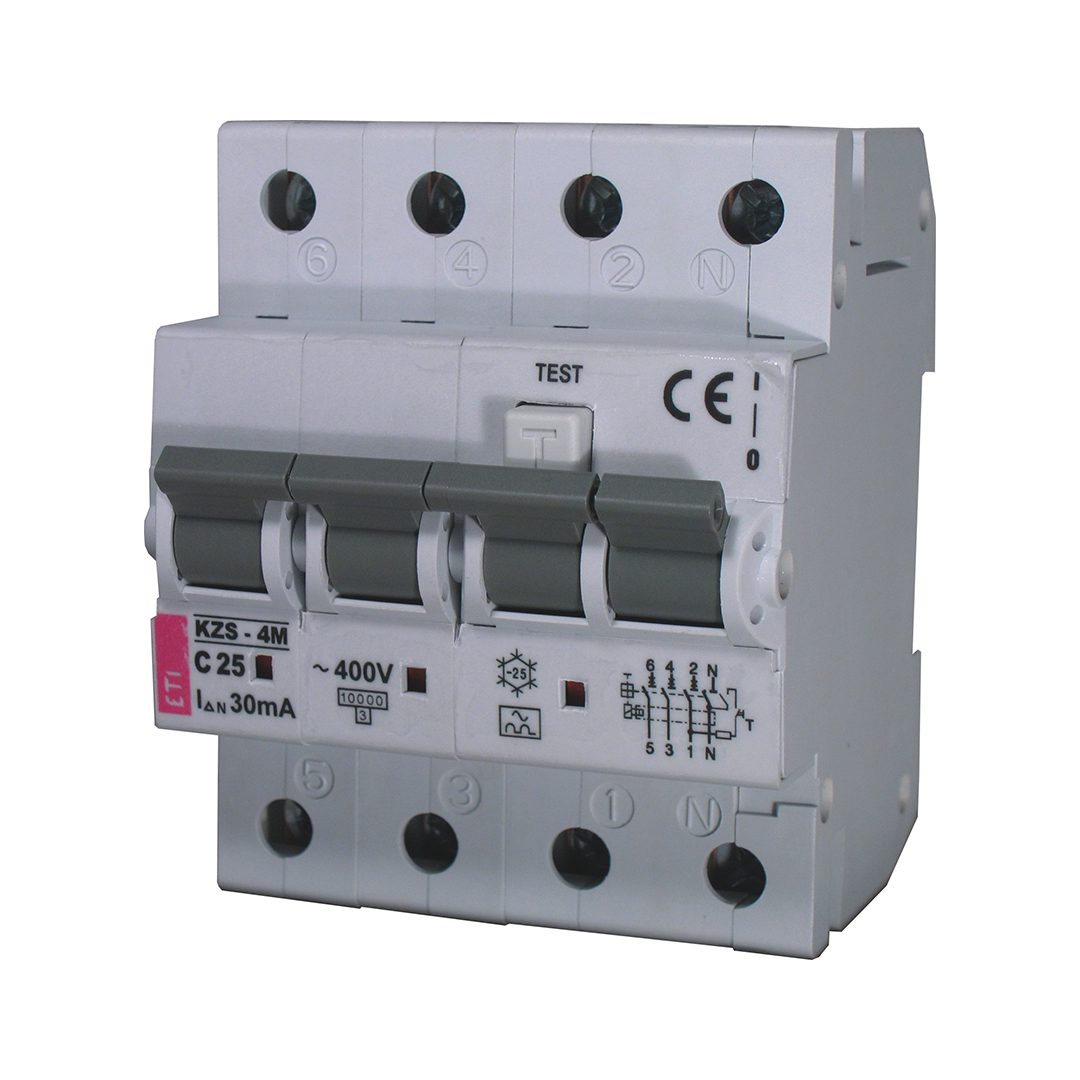

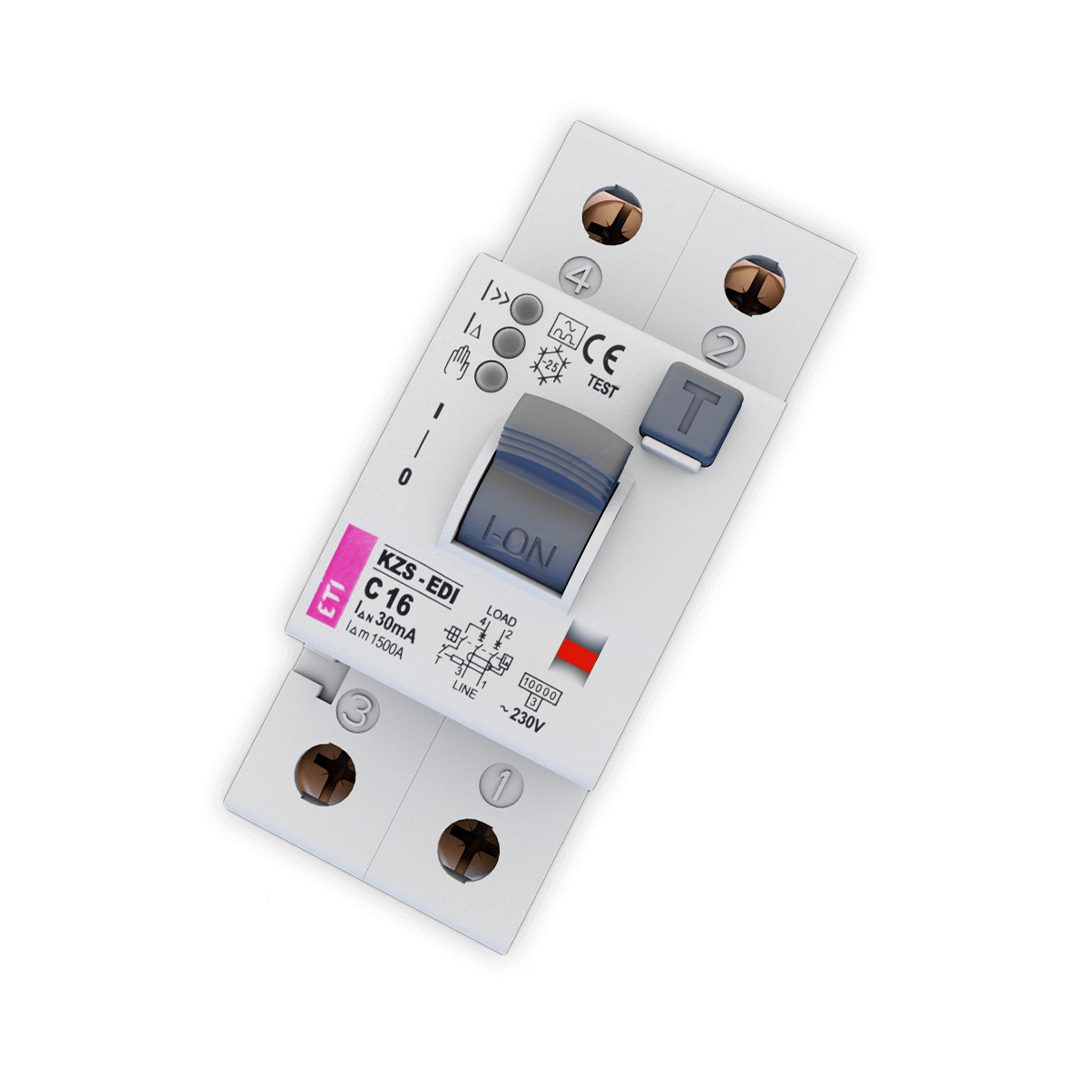

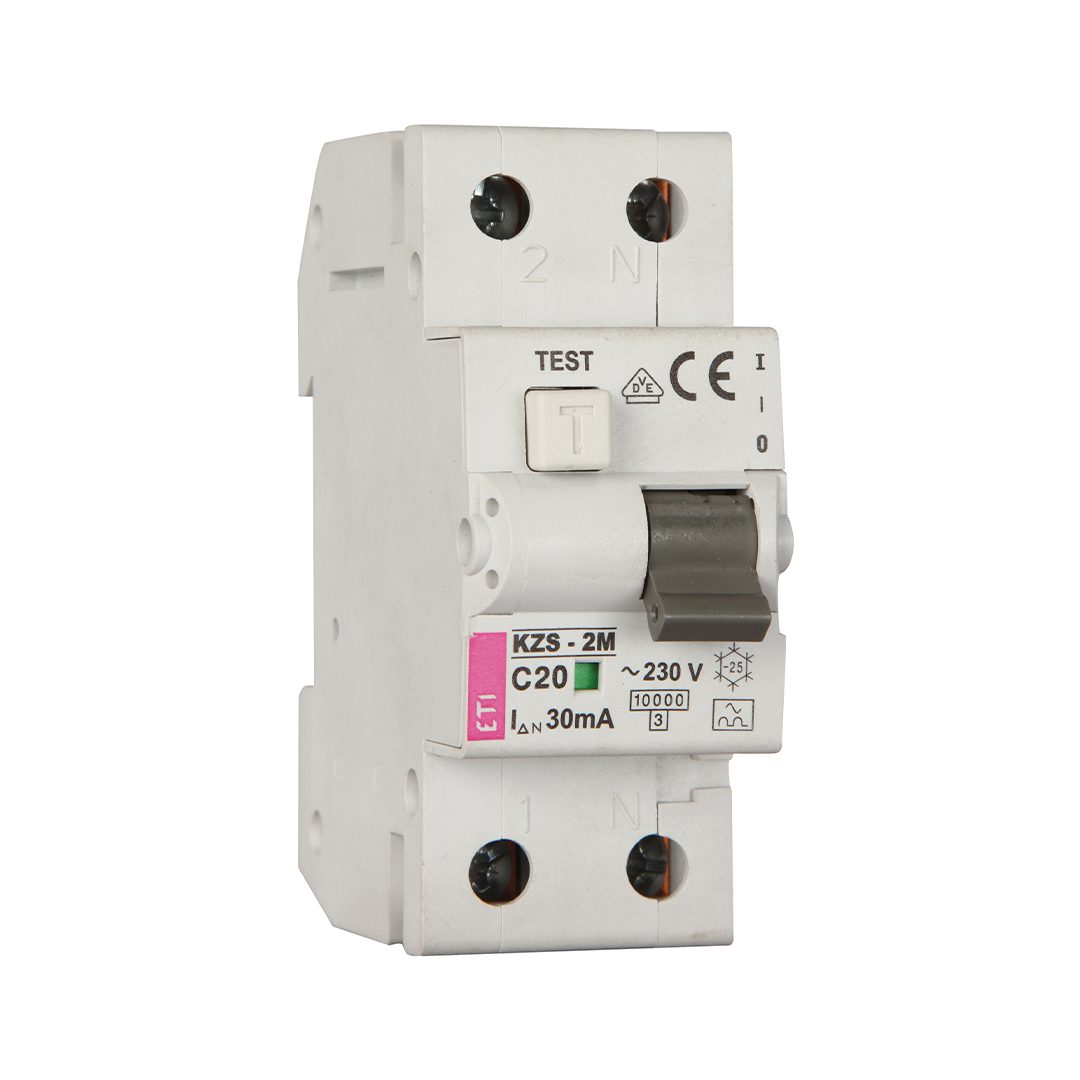

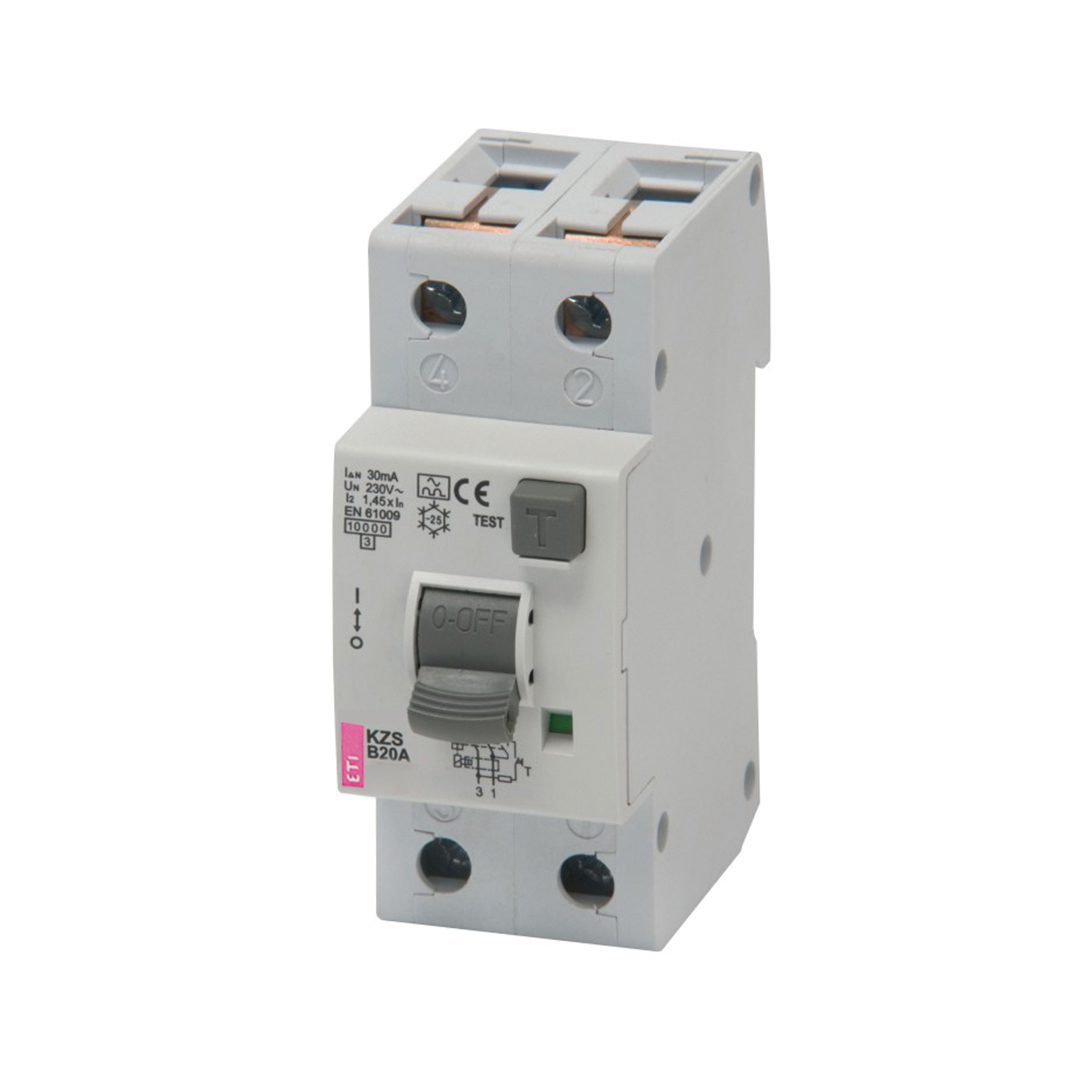

دومین دسته، کلیدهای RCBO یا همان RCBC در برخی منابع، هستند. این نوع کلیدها علاوه بر تشخیص نشتی جریان، در برابر اضافه بار و اتصال کوتاه نیز از مدار حفاظت می‌کنند. بنابراین، RCBOها یک انتخاب کامل‌تر محسوب می‌شوند زیرا هم وظیفه کلید RCCB و هم فیوز مینیاتوری را همزمان انجام می‌دهند. این ویژگی باعث می‌شود در فضاهایی که ایمنی و اطمینان بیشتر اهمیت دارد، استفاده از کلیدهای RCBO بسیار کاربردی و مقرون‌به‌صرفه باشد.

به طور خلاصه، انتخاب میان RCCB و RCBO بستگی به نوع کاربرد، شرایط محیطی و میزان حساسیت سیستم برق‌کشی دارد. استفاده صحیح از این تجهیزات می‌تواند نقش مهمی در افزایش ایمنی افراد و تجهیزات برقی ایفا کند.

نحوه نصب کلید محافظ جان

برای نصب کلید محافظ جان رعایت چند نکته اساسی ضروری است. پیش از هر چیز باید با استفاده از آمپرسنج میزان نشتی جریان در مدار مورد نظر بررسی شود. در صورتی که مقدار نشتی بیش از ۲ درصد باشد، لازم است ابتدا منبع نشتی شناسایی و رفع شود و سپس اقدام به نصب کلید صورت گیرد.

در کلیدهای دوپل، سیم نول باید شناسایی شده و به ترمینالی که با حرف N مشخص شده متصل شود. سیم فاز نیز به ترمینال دارای علامت L متصل خواهد شد. همچنین درجه حفاظت کلید در برابر اجسام خارجی معمولاً روی IP40 تنظیم می‌شود تا ایمنی مدار تضمین گردد.

شرایط و ویژگی‌های استفاده از کلید محافظ جان

-زمان قطع یا حساسیت این کلیدها بین ۱۰ تا ۵۰۰ میلی‌ثانیه بوده و در شرایط معمول باید حداکثر در مدت ۱۵۰ میلی‌ثانیه مدار را قطع کنند.

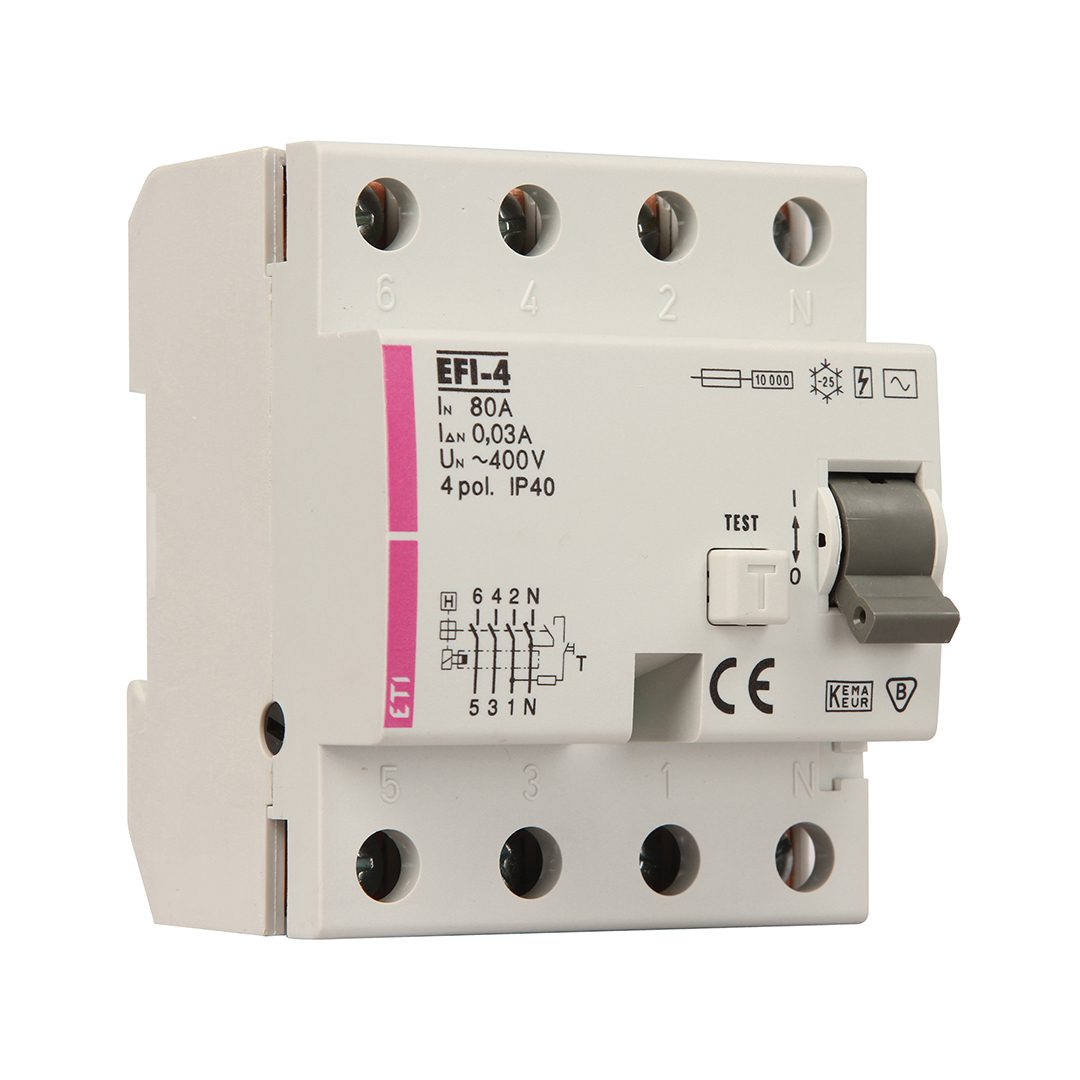

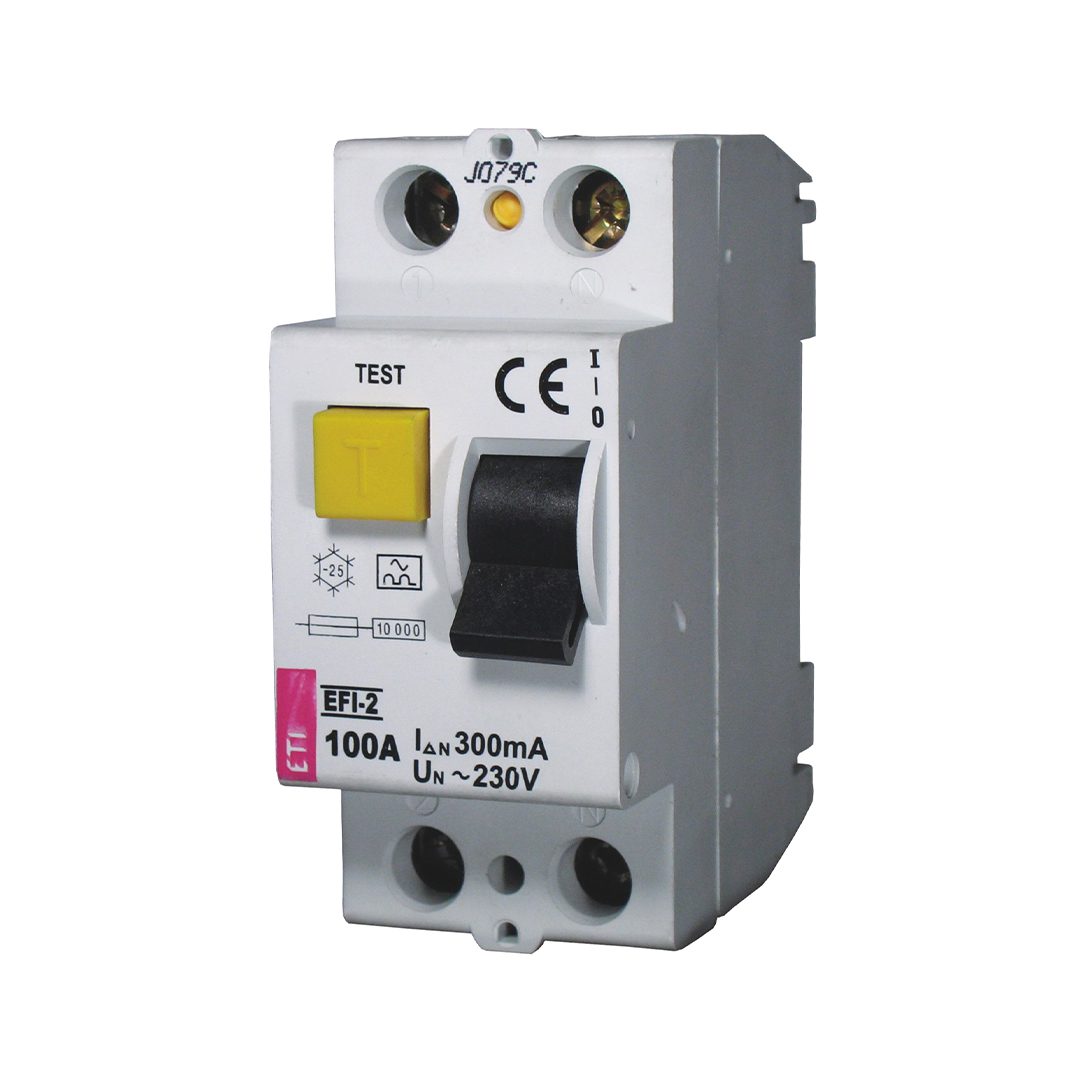

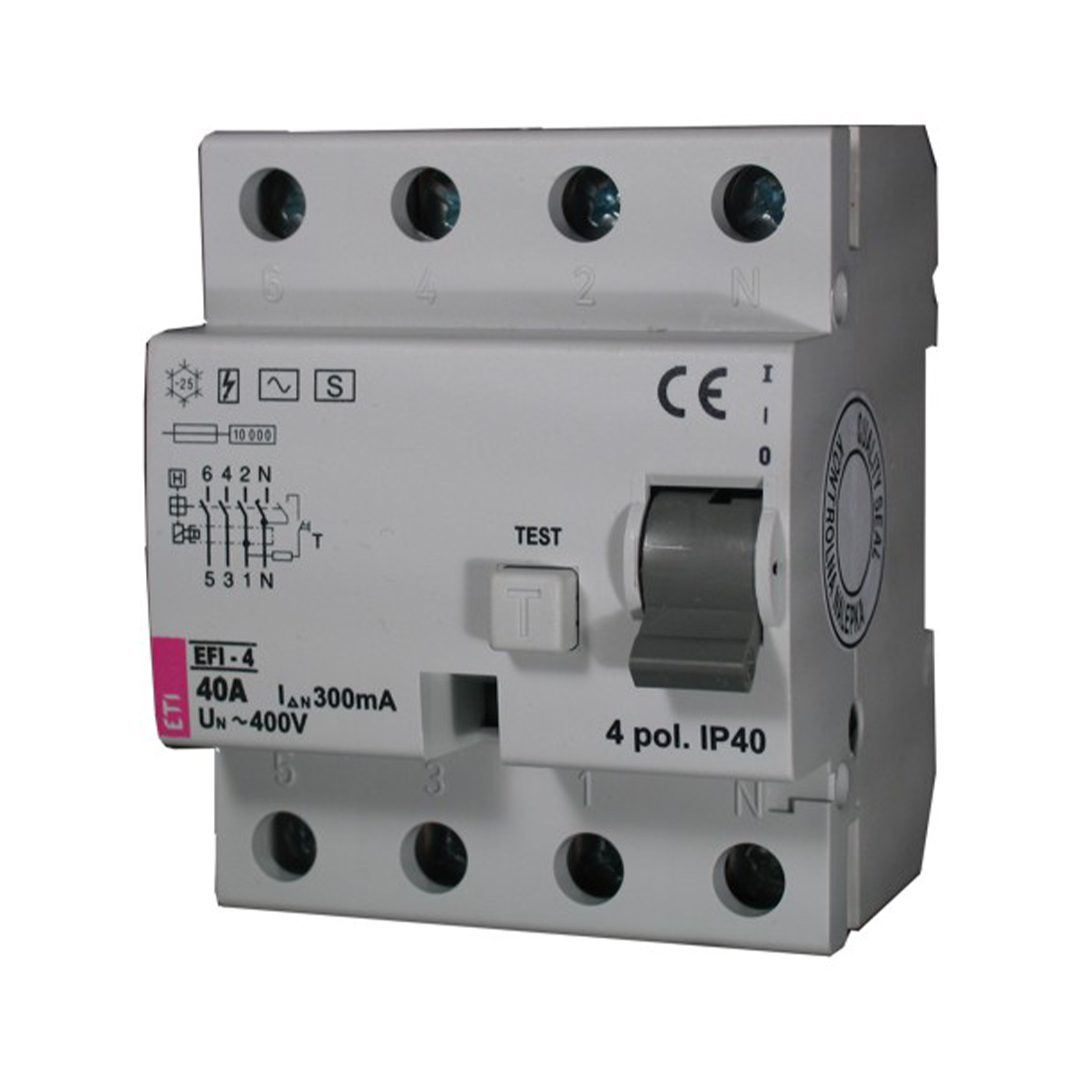

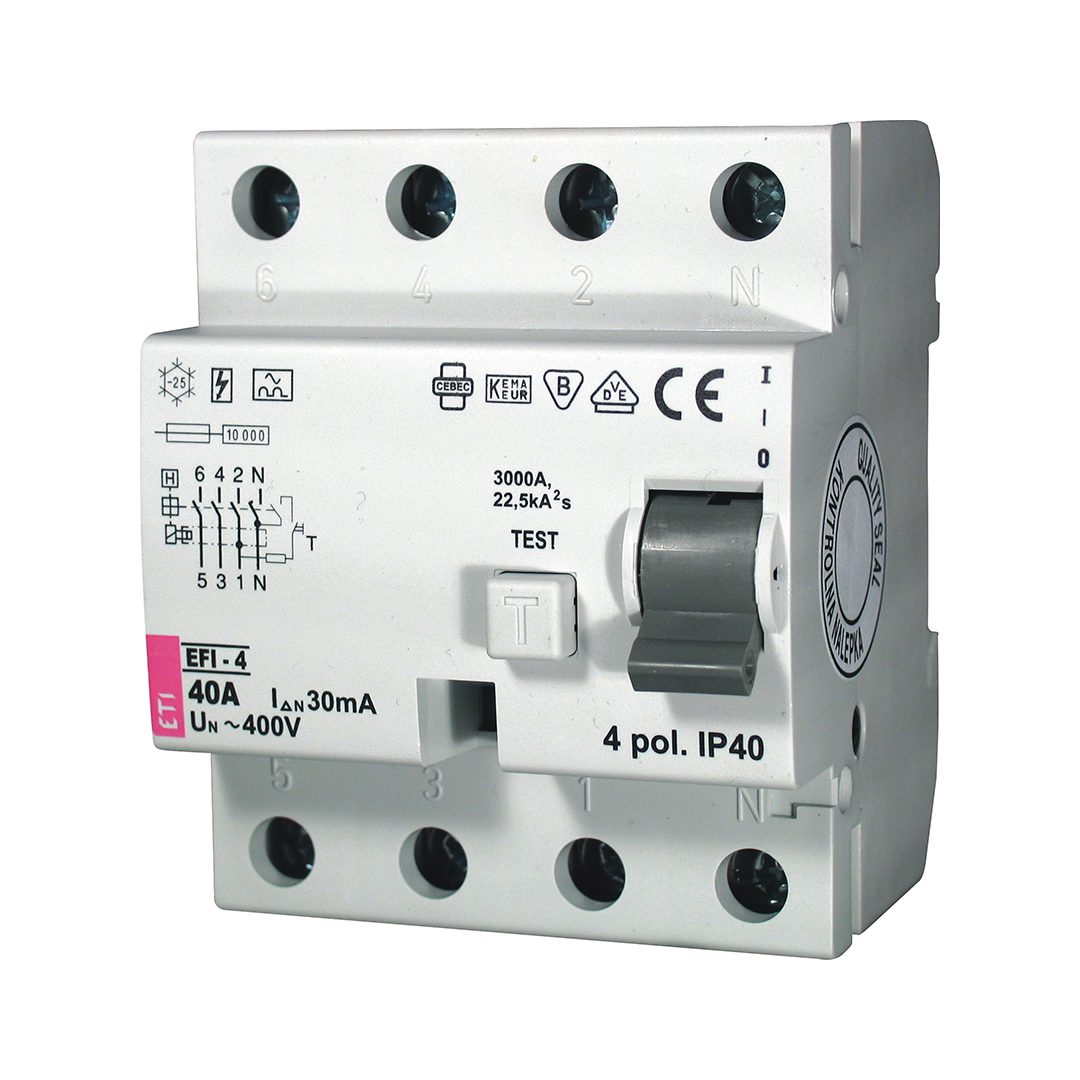

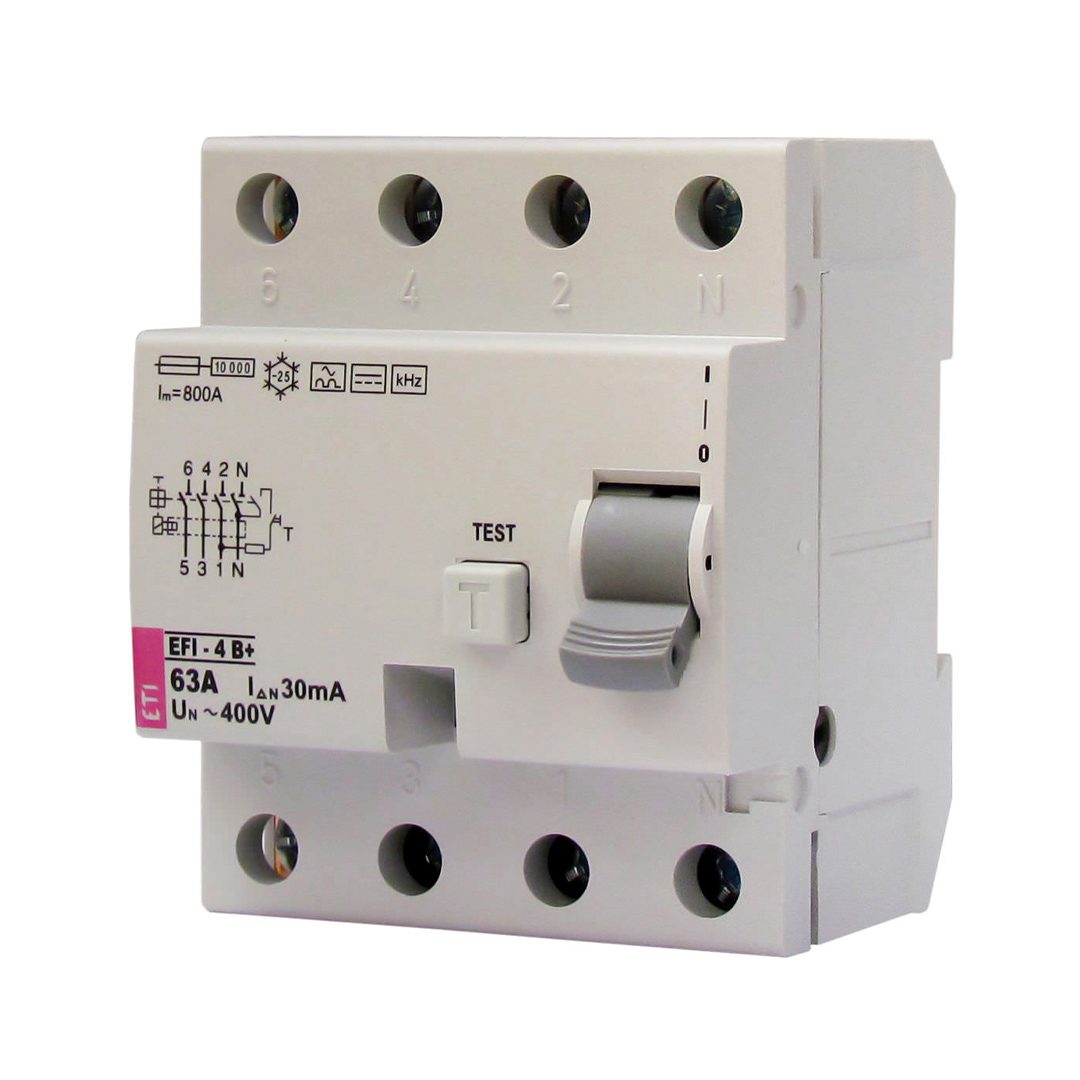

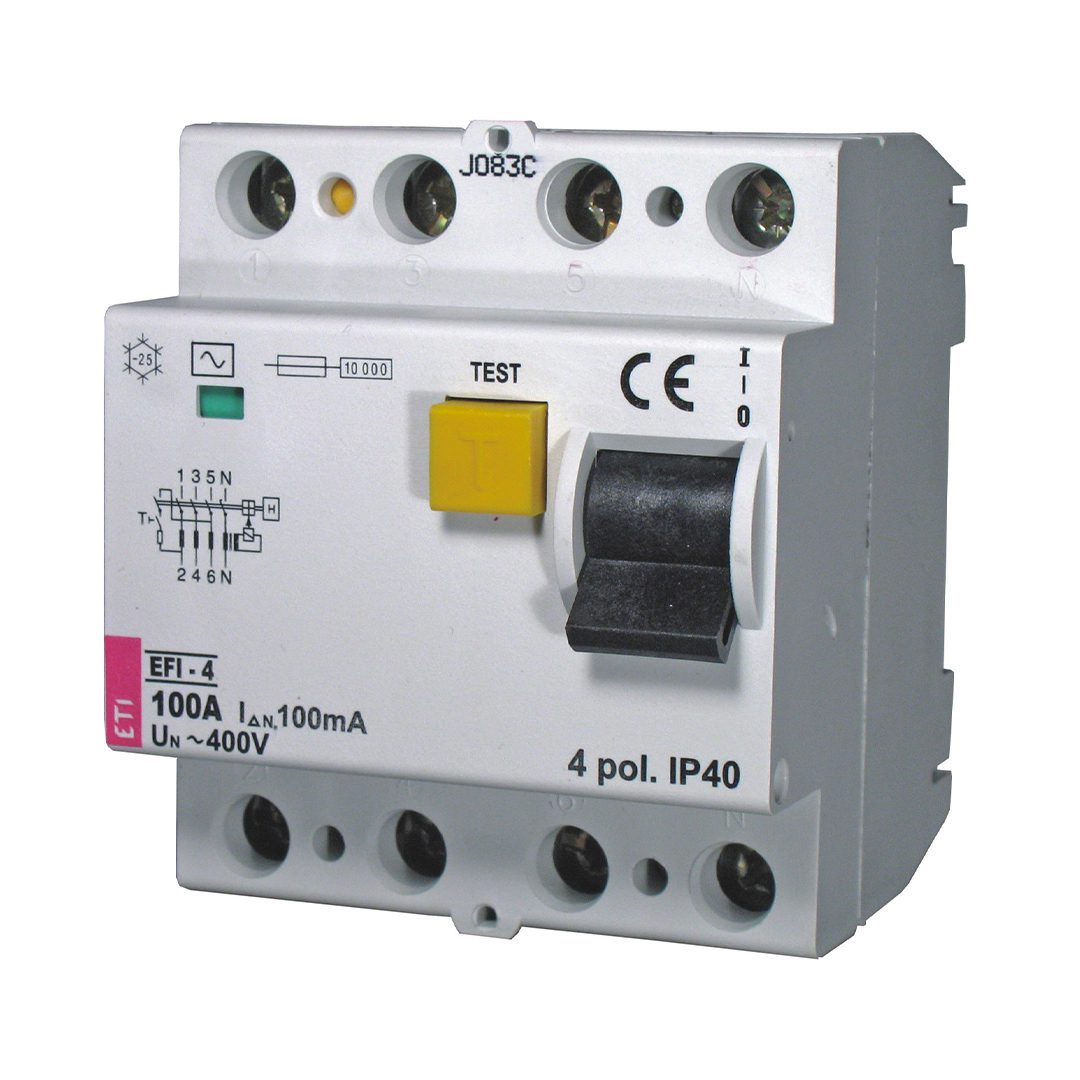

-در سیستم‌های سه‌فاز یا محیط‌های صنعتی از کلید محافظ جان چهارپل استفاده می‌شود، در حالی که در مصارف تک‌فاز یا واحدهای مسکونی به طور معمول کلید دوپل کاربرد دارد.

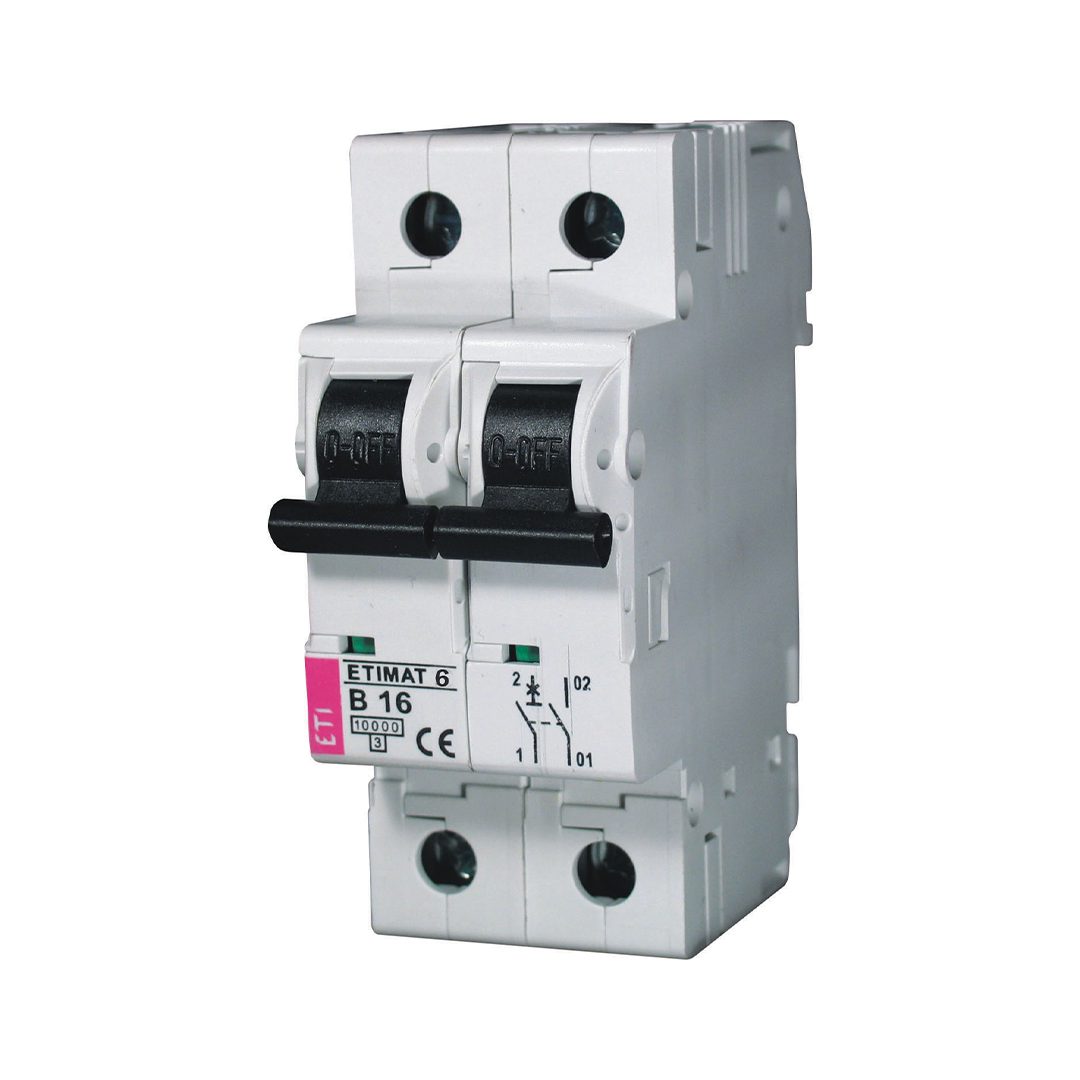

-کلیدهای RCCB توانایی حفاظت در برابر اضافه بار یا اتصال کوتاه را ندارند. به همین دلیل پیش از آن‌ها باید کلید مینیاتوری در مدار نصب شود.

-این کلیدها در بازه جریانی ۶ تا ۱۰۰ آمپر تولید می‌شوند و با توجه به نیاز مدار انتخاب می‌گردند.

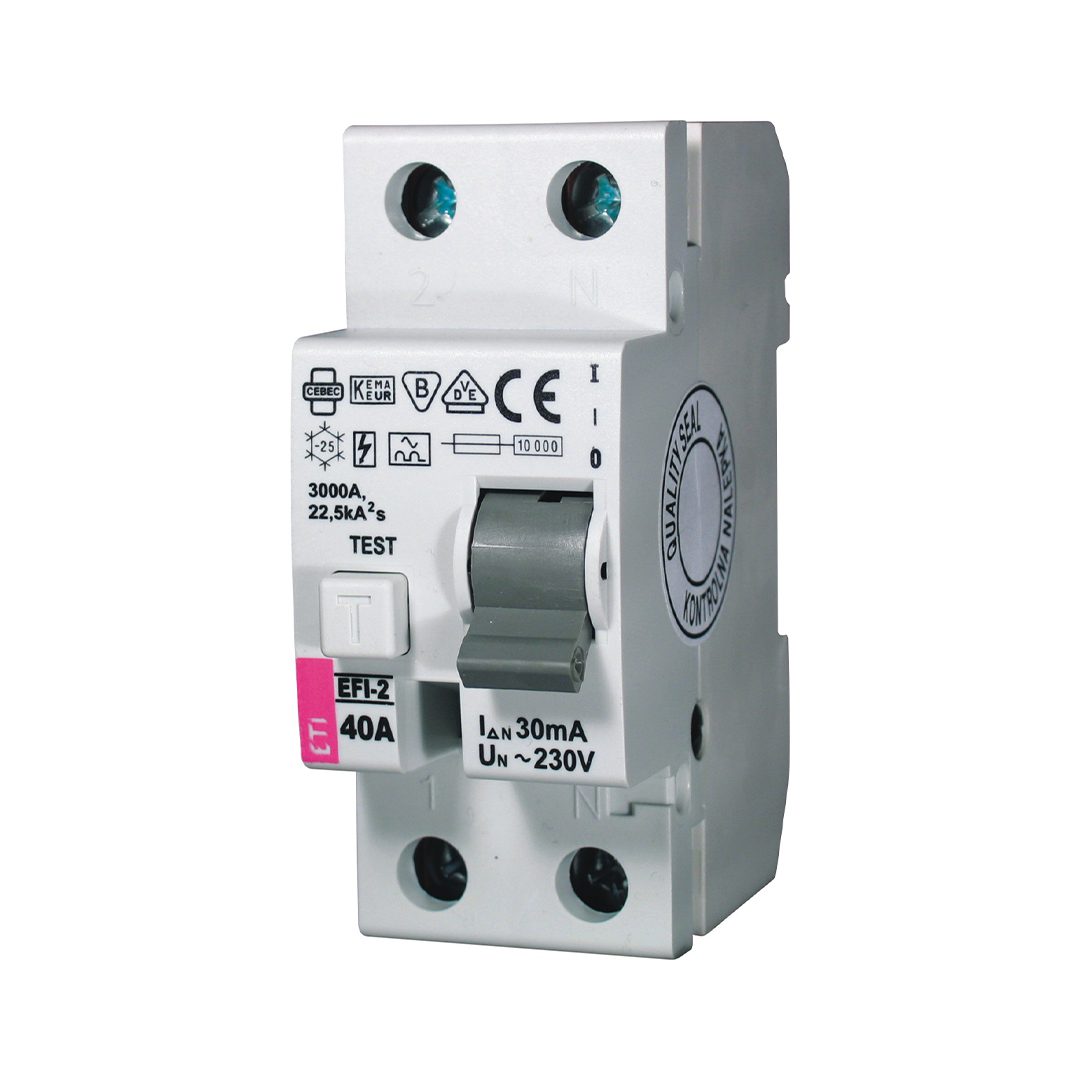

یکی از نکات بسیار مهم در نگهداری و استفاده از کلیدهای محافظ جان، انجام تست ماهانه این تجهیزات است. بر روی بدنه اکثر کلیدهای RCD دکمه‌ای با علامت Test یا حرف T وجود دارد که با فشردن آن، عملکرد صحیح کلید شبیه‌سازی و بررسی می‌شود. در صورت سالم بودن دستگاه، با فشار دادن این دکمه مدار باید بلافاصله قطع شود.

 اگر کلید به درستی عمل نکند، به معنای وجود نقص در عملکرد بوده و لازم است بلافاصله نسبت به تعمیر یا تعویض آن اقدام شود. این تست ساده و دوره‌ای، تضمین می‌کند که کلید در شرایط واقعی خطر مانند بروز نشتی جریان، وظیفه خود را به‌موقع انجام داده و از جان افراد و تجهیزات برقی محافظت نماید.

جمع‌بندی

کلید محافظ جان یکی از ابزارهای ضروری برای افزایش ایمنی برق در ساختمان‌ها و واحدهای صنعتی است. این کلیدها با عملکرد سریع خود مانع از برق‌گرفتگی افراد و آسیب به تجهیزات می‌شوند. انتخاب نوع مناسب کلید بر اساس نیاز مدار و شرایط محیطی اهمیت زیادی دارد. در صورتی که قصد خرید کلید محافظ جان باکیفیت و استاندارد دارید، می‌توانید به سایت ایستا توان مراجعه کنید که محصولات متنوع و قابل اعتمادی در این زمینه ارائه می‌دهد.

سوالات متداول

۱. کلید محافظ جان چه تفاوتی با فیوز دارد؟

فیوز تنها در برابر اضافه بار یا اتصال کوتاه عمل می‌کند، اما کلید محافظ جان نشتی جریان را تشخیص داده و مدار را قطع می‌کند.

۲. چه زمانی باید از کلید دوپل یا چهارپل استفاده کرد؟

کلید دوپل برای مصارف تک‌فاز مانند ساختمان‌های مسکونی مناسب است، در حالی که کلید چهارپل بیشتر در سیستم‌های سه‌فاز و محیط‌های صنعتی کاربرد دارد.

۳. عمر مفید کلید محافظ جان چقدر است؟

در صورت استفاده صحیح و نصب استاندارد، عمر مفید این کلیدها معمولاً بین ۱۰ تا ۱۵ سال است، اما توصیه می‌شود به‌طور دوره‌ای عملکرد آن‌ها تست شود.
